为什么中医脉诊的现代化我们首先要抛弃目前流行的脉图分析

一、脉图分析和脉象分析的区别

    中医脉诊所使用的脉图分析思路源自心电图的分析思路，它的出现对脉诊仪是一种促进作用，在目前来看却阻碍了脉诊仪的发展。

    目前流行的脉图的主要缺点，它和中医的脉象描述基本无关，例如滑脉中医描述是如盘走珠，流利辗转，荷露之意。

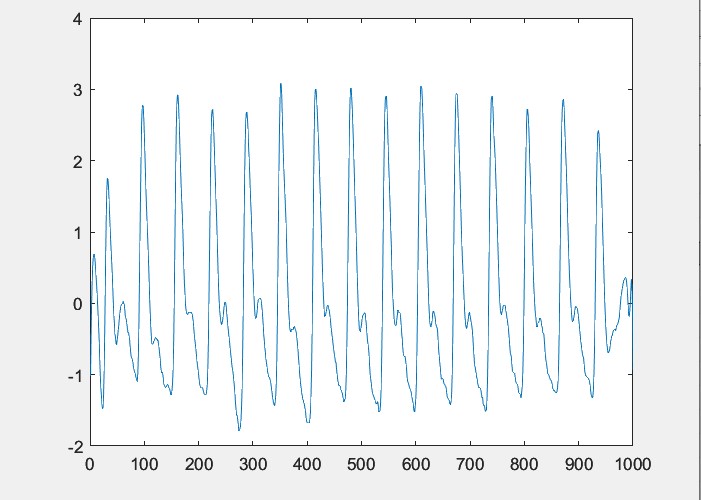

脉图案例

荷露之意

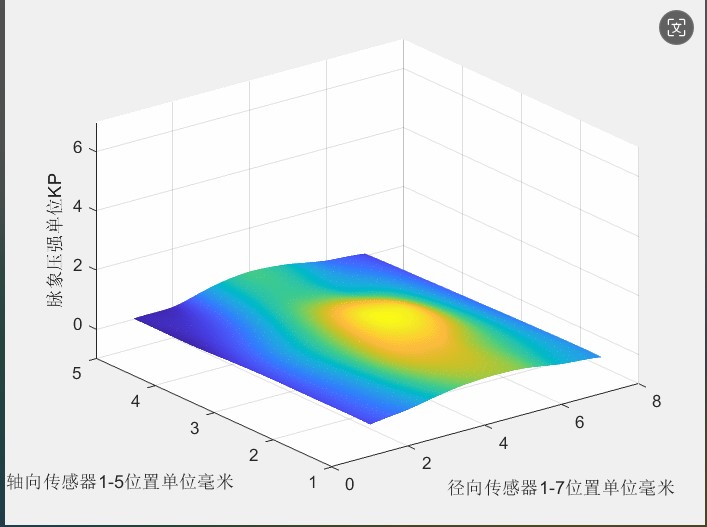

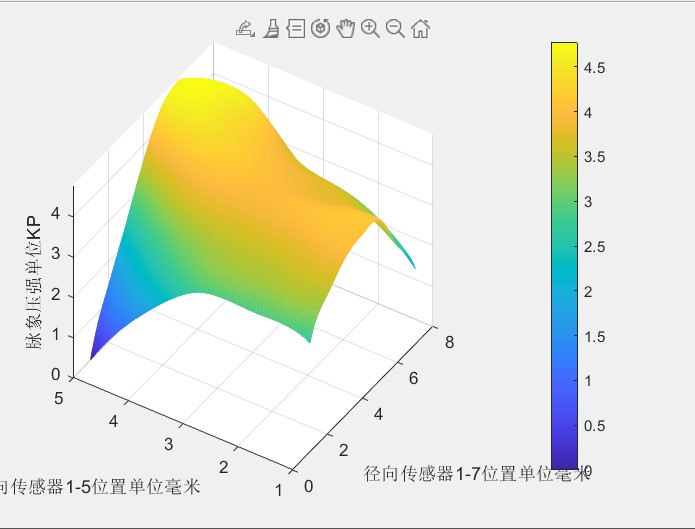

模仿手指触觉生成的脉象图

    模仿触觉生成的滑脉图像和古医书描述的基本一致，而脉图和古人描述的脉象有没有关联。

二、按照古人脉学理论的思路确立我们设计脉诊仪的思路

    我们暂时不去讨论中医脉学基本的科学原理是什么，仅仅用实用的角度来了解脉诊，我们去把脉，我们研究脉学专著，我们能很清楚的摸到桡动脉的脉搏跳动，按照中医脉诊书的介绍，可以分辨出书中多达28种的脉象，在研究的过程中，会发现很多前辈对中医脉诊的科学化研究是很深入的，他们使用了很多现代方法对脉象进行研究，用了压力传感器，B超，手指光电传感器等；所用到的分析方法有时域分析，频域分析，系统辨识，基于人工智能等等，水平不可说不高，但发现一点，好像和中医说的都不一样；其实可能我们的科学家忽略了一个很重要的问题，古人没这些仪器，他是用手摸的，切脉，他用三根手指摸的，手指能摸到什么，我们看看那古脉诊书上说的是什么，都认同的理论是位数形势，换成现代的语言就是，脉位、脉力、脉长、脉宽、流利度、紧张度，均匀度。如果我们可以按这个思路去测试一下脉象，也许可以得到不一样的结果。得益于现有技术的发展，我们可以做出模仿手指的传感器，去测试测试人体的桡动脉，但不得不承认这确实是一个复杂的过程，桡动脉的跳动是一个复杂的物理现象，你必须具有振动力学模态分析，流体力学，传感器设计与制造，电子技术，现代控制理论，软件编程等一系列知识，再者你还必须具有中医脉诊的基本常识，最糟糕的是这些设备很多你都必须亲自动手去做，因为你无法买到。

三、设计压触觉传感器测试桡动脉

    为了模仿人手指的功能我们在8mmX8mm的空间布置35个0.65mmX0.65mm的压触觉传感器，这款传感器由西安仙峒科技有限公司生产，压力精度能达到0.4%，用于模仿人手指的触压觉。

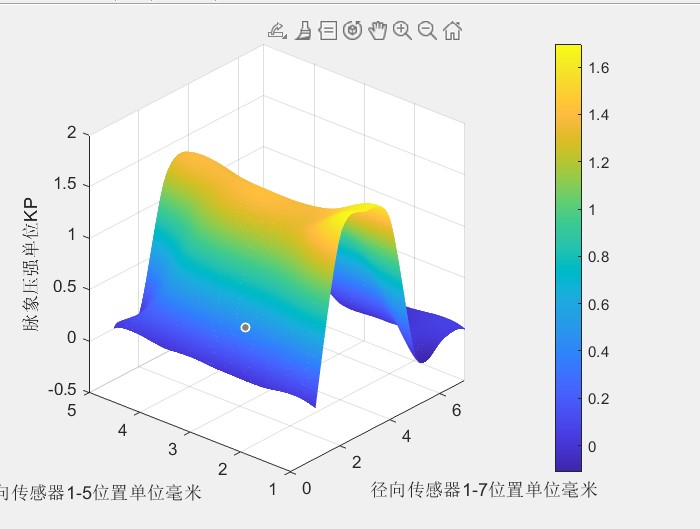

    我们使用这种传感器用来观测中医师把脉确认以后得弦脉的脉象。这个脉象从外形上判断有点古人描述的端直以长的感觉，其阻尼比在1.8左右。弦脉不管表现在形上，端直以长，而且还表现在血管的紧张度和血管的硬度上。

    我们在对比一下，脉图分析中的弦脉。

    这个脉图确认看不出与古中医描述的内容有关联的地方。从图像的外形来看，脉图分析确时与古中医对脉象的描述不相关。

    我们再看一下洪脉：

    下面这位志愿者的关脉，为洪脉，脉搏的脉力较大，基本是常人的一倍，下面三幅图分别为浮中沉在左手关部所取脉象。

    浮取：

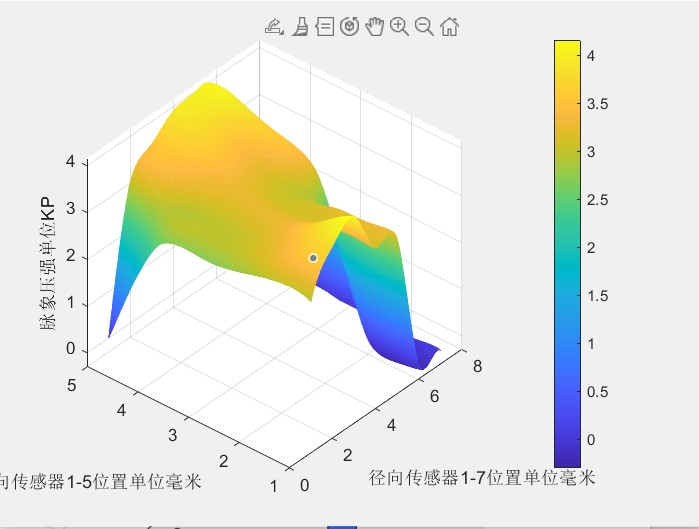

    中取：



    从中取的这幅图可以看出，它的脉搏搏动的压强值明显大于普通人，这个志愿者男性，身高160CM，体重65KG,明显与体重不符。

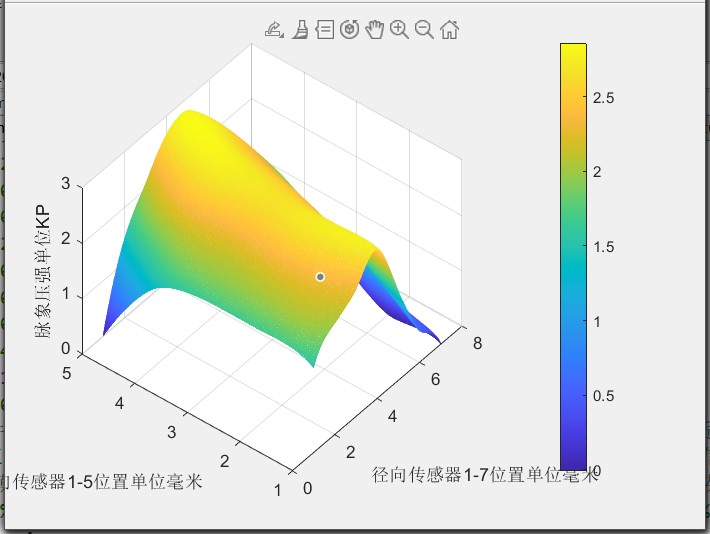

    下面是沉取的脉象图，：

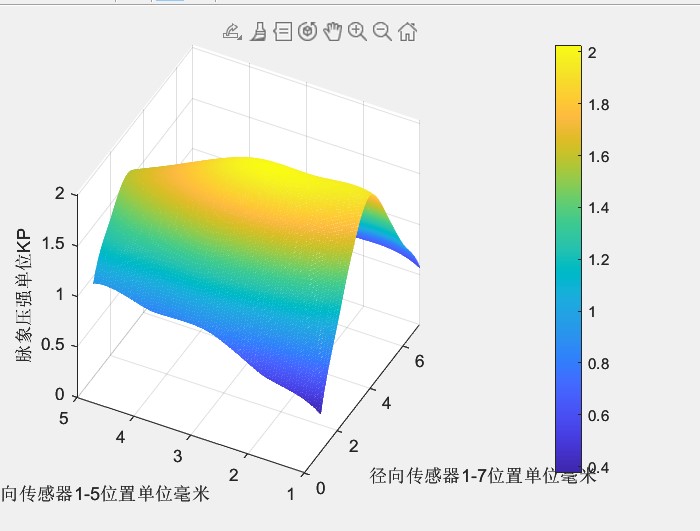

    下面这幅图是一般人的常见脉象：

    现有的脉图分析或频谱分析，无法直观展示脉“像”，也不甚符合古人对于脉象的认知模式；我们常常被认知的特有范围束缚，比如中医说滑脉和弦脉，我们一直试图从脉图的角度去说明问题，这也是人们常说的从1到100容易而从0到1很难，古人不断反复强调位数形势，形指形状，我们则固执的认为脉图就是形。

    脉诊仪需要按中医的思路进行设计，不能去重复西医分析心电图的思路，中医的思路是分析位数形势。

    作者：刘亭（西安仙峒科技有限责任公司）
