动态三维指感触觉中医脉象仪

教学仪器 型号：XT-L001

复现古中医脉学专著中所记载的意象思维脉象描述的仪器。在脉象仪呈现的触觉转视觉三维脉图中可以看见脉象，实现2000年来中医对“滑脉如盘走珠、往来前却，弦脉直上直下、如按琴弦”的古老经验与现代科技的完美结合。

以往我们分析脉搏波图只能表达很少的脉象特征，无法实现对脉象“形”和“势”的分析。而今天，动态三维指感触觉中医脉象仪的出现，可以清楚地呈现传统脉搏波图难以显示的脉象之“形”与“势”。

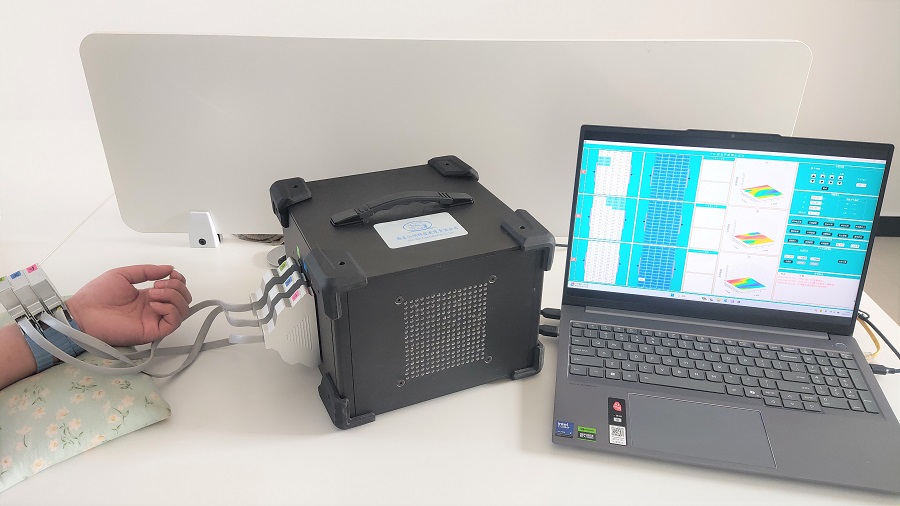

动态三维指感触觉中医脉象仪-家用型

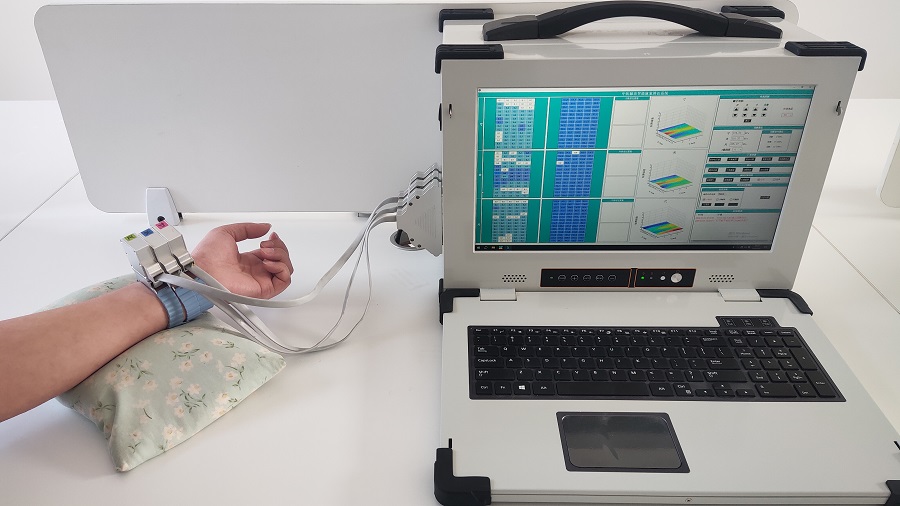

动态三维指感触觉中医脉象仪-单手型

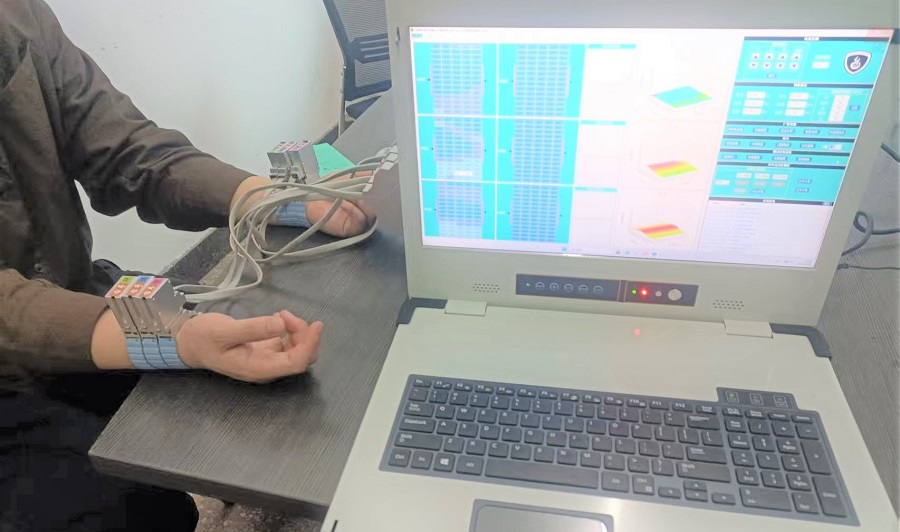

动态三维指感触觉中医脉象仪-双手型

产品说明：这是一款采用触觉转换成视觉技术的中医脉象辨识仪器，不同于目前中医界主流的二维脉图分析方法，它是一种基于古中医思想的脉象识别仪器。它通过模仿人手指的压触觉感官功能，使用触觉转视频技术，将脉象的触觉形状和动态运动势态过程（即中医所说的“形”和“势”）直接转换成三维视频的形式，让人可以直观地看见脉象；同时可以把脉搏跳动的全过程进行数字化记录并存储起来。在对脉象的分析方法上，提供一套基于脉象要素的分析方法，将八种中医界公认的脉象要素：脉位、脉力、脉长、脉宽、流利度、紧张度、均匀度、脉率转换成物理量进行辨识。脉象要素通常是一个或几个物理量的组合。这种分析方法为中医脉象客观化提供了一种新的技术路线。

行业痛点：当前，中医脉象客观化仍是制约行业发展的核心难题，也是中医技术现代化进程中的关键瓶颈。自上世纪八十年代起，国家持续投入大量资金开展研发，历经四十余年虽取得诸多成果，但脉象分析始终局限于二维脉图阶段，鲜有重大突破。即便近年来频域信号分析、人工智能等技术不断引入，仍与真正的脉象客观化目标存在显著差距。

行业实践中，用户对现有脉象仪的困惑尤为突出：每次测试结果波动明显，紧脉、涩脉等复杂脉象极难稳定捕捉与掌握。究其根源，脉象本质是一种复杂的物理过程——在桡动脉寸关尺不足6厘米的短距离内，各点位脉搏波特征差异显著，而传统脉图分析难以覆盖这种空间异质性。更关键的是，中医脉象的核心要素（如滑脉“往来流利、如盘走珠”的动态特征）与常规脉搏波参数无法形成有效对应，这揭示出现代脉图技术与传统中医脉象内涵存在本质认知鸿沟。中医脉象所指的“形、势、动”等深层特征，仍需更贴合其理论体系的解析方法。

技术特点：

【一】使用触觉转视觉技术，让中医的“形”、“势”可以被看见。中医的形和势是一种触觉成像的描述。

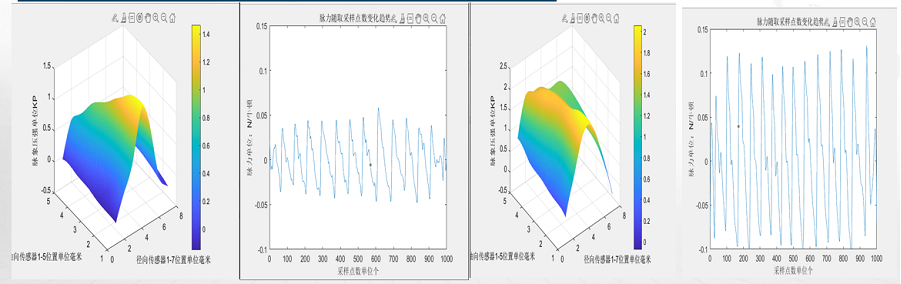

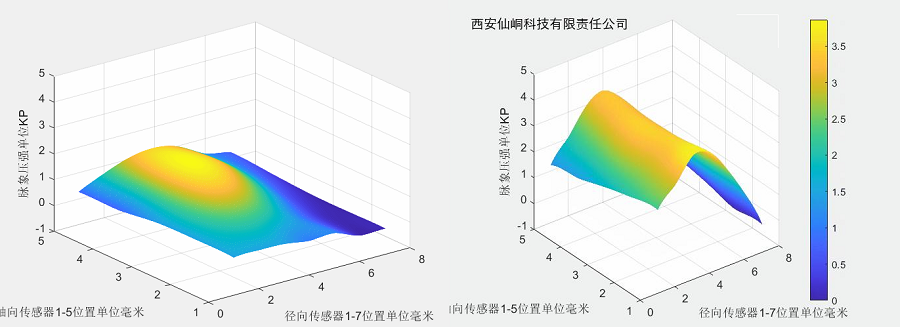

（1）滑脉和弦脉：中医在描述脉象时常常用一些修辞词句来描述，例如滑脉如盘走珠，流利辗转，荷露之意；弦脉直上直下端直以长；如图1所示的滑脉和弦脉的图片和古人描述一致。

滑脉                                                                                                            弦脉

图1-典型脉象

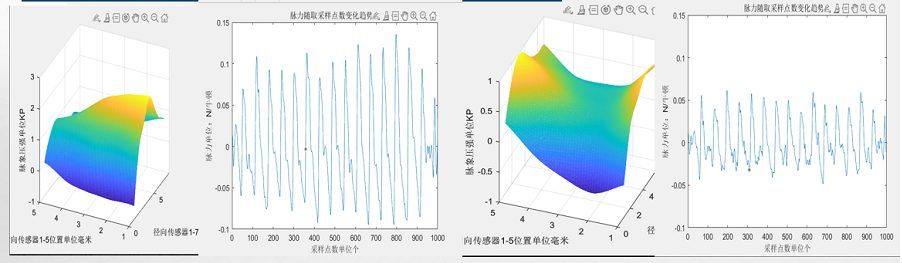

（2）芤脉：《濒湖脉学》这样描述芤脉:浮大而耎、按之中央空、两边实，如图2所示芤脉图片。触觉转视觉技术使古脉诊书籍所描述内容得到“亲眼验证”，这款仪器最大的特点是两千年的古老经验可以嫁接到现代，这无疑是让人振奋的。图3是健康人的脉象是为了比对图2。

浮取                                                                                                              中取

图2-芤脉

浮取                                                                                                          中取

图3-健康脉象

【二】脉象形心连续跟踪技术使流利度的数值分析成为可能

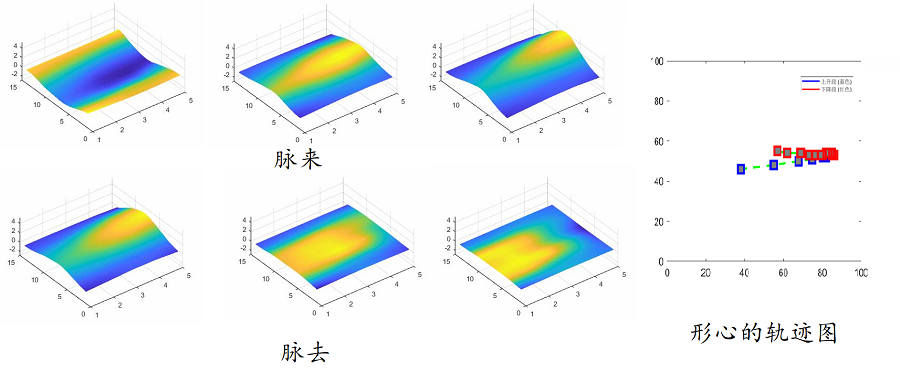

图4三维脉图的切片图展示了滑脉的“来”和“去”的过程，这是脉象“来和去”的实际物理过程的具象描述，与古中医书中描述滑脉往来前却、流利辗转一致；图5和图6表达了滑脉和涩脉的形心空间位置轨迹图。在实际切脉过程中，标准的滑涩脉象出现的少，微滑微涩的脉象出现较多。滑脉和涩脉是一对对举脉，它可以用物理量来连续表达。这种技术可以对滑涩脉象之间的中间状态进行分析，例如对滑、微滑、微微滑、微微涩、微涩、涩等进行依据数值的分段分析。

图4-滑脉的来去

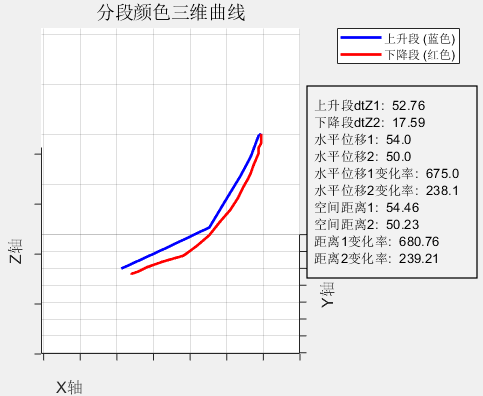

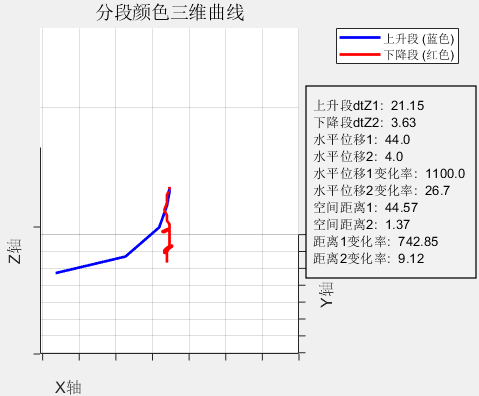

图5 滑脉形心的空间轨迹图                                                                                图 6 涩脉形心的空间轨迹图

【三】阻尼比测量技术让桡动脉血管紧张度的量化测量成为可能

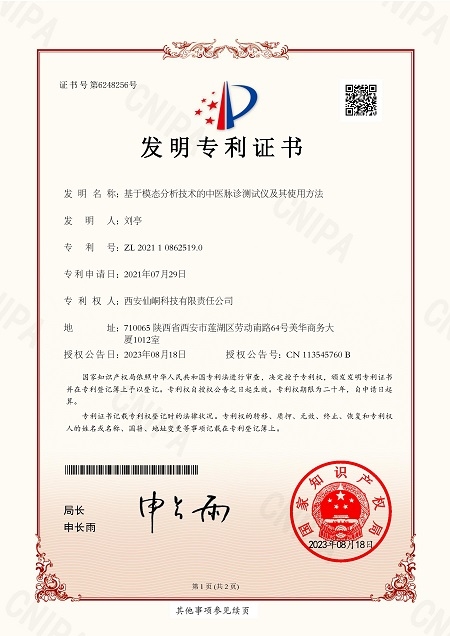

这种技术可以使濡脉、弦脉、紧脉在一个数据维度下进行分析。根据血液动力学原理，我们已知束缚血管的力由血管壁的环箍应力（或压缩力）与血管外平滑肌收缩力构成，这两个主要的物理量构成血管外周组织束缚力。外周组织束缚力与阻尼比系数成反比关系，即阻尼比小时，弹性回复力变大，紧张度也越大；阻尼比大时，弹性回复力变小，紧张度也变小。只要能计算出阻尼比系数，就可以估算出脉象紧张度。健康人的血管是越压越紧，最后血管的应力崩溃。在测量桡动脉的阻尼比数据时会出现一个阻尼比逐渐变小最后变大的过程，而血管硬化的人的测试过程与此不同。阻尼比的测量也使得这款脉象仪成为一个可以自证的产品。阻尼比测量技术是这款脉象仪的一项专利技术，已于2023年获得一项发明专利。

关脉紧张度
阻尼比(%)		振型系数
浮	1.76687	0.0028578	浮
略中	1.61481	0.0157376	略中
中	1.48842	0.0033043	中
略沉	1.52692	-0.0768505	略沉
沉	1.72018	-0.0565112	沉
